Overview

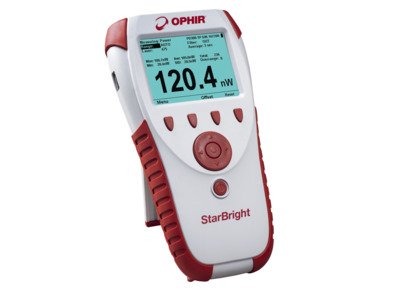

StarBright は、市場で最も機能豊富なハンドヘルドレーザーパワー/エネルギーメーターです。多くの Ophir センサーの 1 つを接続するだけで、測定ラボ全体をすぐに利用できます。明るいカラーディスプレイは、これまでにない読みやすさと情報の解釈のしやすさを提供します。

視認性に優れた大型液晶カラー画面（320x240ピクセル）
Ophir のサーマルセンサー、ビームトラックセンサー、パイロエレクトリックセンサー（PE-Cシリーズ）及びフォトダイオードセンサーに対応
洗練されたパワーとエネルギーの記録
幅広い表示オプション-デジタル表示、バーグラフ表示、アナログ指針表示、ライン表示（レーザーチューニング）、パルスチャート、合否判定、ビーム位置、標準偏差、リアルタイム統計表示など
密度、係数、標準化、高度な処理を行う関数の入力等、多彩な機能を複合したグラフィック表示と、測定結果のロギング。
USBディスクオンキー（サムドライブ）により、ほぼ無制限のデータストレージ。
状況依存のヘルプを備えたソフトキーとメニュー駆動の機能
高度なグラフィック表示オプション
チャンネルごとに最大 25KHz ですべてのパルスを記録
「低周波電力」（VCSEL 測定用）、「パルスパワー」などの高度な Ophir 測定モードをサポートします。

See All Features

製品

		比較	モデル	Compatibility	sortOrder	rankScore	ranking	図面、CAD、仕様		統計	アナログ出力	RS232	USB	GPIB	在庫状況	FeaturedItem	価格		Brand
		7Z01580 StarBright Starbright スターブライト　レーザーパワー&エネルギーメーター 320x240カラーTFTディスプレイ $1,600 In Stock	7Z01580 StarBright Starbright スターブライト　レーザーパワー&エネルギーメーター 320x240カラーTFTディスプレイ	UNIVERSAL	0.0	1.0	0.0		0.0	Yes	1, 2 ,5 ,10 V	Yes	Yes	No	In Stock		$1,600		Ophir

Show All

PCソフトウェア＆ドライバー

このセクションでは、Ophir メーターを PC に接続するさまざまな方法と、利用可能なソフトウェアオプションについて説明します。詳細についてはデータシートをご覧ください。

StarLab

Ariel、Centauri、StarBright、StarLite、Juno、Juno+、Juno-RS、NovaII、Vega、Pulsar-1/2/4、Quasar、EA-1および IPMセンサー対応StarLabソフトウェア。コンピュータをパワーメータとして使用可能、最大8台のセンサと接続可能。1台のPCで一度に最大8個のセンサーを表示できます。COMオブジェクトやLabVIEW Visなどユーザ側で自由にプログラムを組む事が可能。

LabVIEW

USB通信対応機種 Ariel、Centauri、StarBright、StarLite、Juno、Juno+、Nova II、Vega、Pulsar-1/2/4に対応。ライブラリが利用可能。COMオブジェクト対応。

Firmware - StarBright (最新版)

StarBright レーザーパワー/エネルギーメーター用組み込みソフトウェア
注釈: ファームウェアの更新は、Ophir の Web サイトからインストーラーをダウンロードすることによって実行されます (上記のリンクを参照)。
StarLab 経由でファームウェアを更新することはできません。

仕様

サーマルセンサーの互換性

Yes
フォトダイオードセンサーの互換性

Yes
パイロエレクトリックセンサーの互換性

Yes
BeamTrackセンサーの互換性

Yes
統計

Yes
アナログ出力

1V,2V,5V,10V
RS232

15 Hz
USB

5000 Hz

トリガー入力/出力

No
オンボードデータストレージ

As per USB Flash Drive used
オートメーションインターフェース

Yes for USB
LabviewVI

Yes
CE コンプライアンス

Yes
UKCA コンプライアンス

Yes
中国RoHS コンプライアンス

Yes

特徴

StarBright レーザーパワー/エネルギーメーターの概要

StarBrightは、コンパクトで機能豊富なハンドヘルドレーザーパワー/エネルギーメーターです。 pW から kW まで、pJ から数百ジュールまでの測定値を表示するStarBrightは、Ophir の幅広いサーマルセンサー、パイロエレクトリックセンサー、およびフォトダイオードレーザーセンサーを使用して、パワー、シングルショットエネルギー、繰返しエネルギー、周波数、およびビームサイズを測定します。また、PD300RM 放射計センサーで放射照度と線量を測定し、BeamTrackパワー/位置/サイズレーザーでレーザービームサイズとビーム位置を測定します。 StarBright の最新バージョンの使用により、レーザーパルスの瞬時パワーの測定も可能です。これは、高出力アプリケーションでのレーザー測定に特に役立ちます。 StarBright は、フォトダイオードセンサーを使用して総エネルギー露出の測定にも使用できるようになり、フォトリソグラフィアプリケーションにとって大きな利点となります。

StarBright – 完全なチュートリアル

新しいOphirのStarBright は、Ophirのハンドヘルドレーザ－メーターファミリ－の中で最も高度な製品です。このビデオでは、さまざまな機能について説明し、それらの使用方法を示します。これは、StarBright の使用方法を説明する完全なビデオです。

StarLite および StarBright のファームウェアアップグレード

StarLite および StarBright メーターのファームウェアのフィールドアップグレードは非常に簡単です。このビデオでは、そのプロセスを順を追って説明します。

50Wセンサーによるキロワットレーザービームの測定

高い平均パワーを測定する際、平均パワーが高く、水冷式で大きくて重いセンサーを使用する必要はないかもしれません。この動画では、低出力センサーを使用して高出力ビームを測定し、短い照射時間で回避するための3つの実用的なソリューションをご紹介いたします。

StarLab レーザー測定アプリケーションの紹介

このビデオでは、StarLab アプリケーションとそのさまざまな機能の概要を説明します。 StarLab の使用方法を説明する一連のビデオセグメントのパート 1。

校正係数 - レーザーパワー/エネルギーメーター

パワー/エネルギーメーターが「Calibrate (校正)」モードの場合、さまざまな「Factors (要因)」が表示されます。この動画では、これらの各要素の意味について説明しています。

明確化：範囲の選択、測定期間

レーザー測定機器の経験豊富な方でさえ、問題を明確にする必要がある場面に遭遇することがあります。この動画では、(1) 明確でない場合の正しい範囲の選択(および範囲を超えるとどうなるか)、(2)測定期間の長さについて説明しております。

よくある質問

Ophirセンサーの波長オプションに正確な波長が表示されません。いくつかの波長範囲しか見えませんがどうしたら良いですか？
Answer
波長を含む範囲を選択します。センサーには特徴付けられたコーティングがあり、その範囲内の任意の波長に対して、センサーはその範囲内の感度の変動を含む校正許容範囲内にあります。許容誤差を超える感度差がある場合、新しい波長範囲が作成され、校正されます。

パワーメーターセンサーを再校正する必要がある理由はわかりますが、パワーメーターとエネルギーメーターを再校正する必要があるのはなぜですか?
Answer
電圧計や電流計のようなものだと考えてください。これらは、ほとんどのテスト機器と同様に、再認証/再校正する必要があります。一般に、Ophirの機器は、レーザーエネルギーに常にさらされているセンサーのように、時間の経過とともにドリフトしたり故障したりすることはほとんどありませんが、可能性は存在します。したがって、私たちの業界では一般的に、パワーメーターとエネルギーメーターの再校正と再認証も行われています。ISO規格とFDAは、他の機関と同様に、再校正と再認証の両方を要求しています。

ディスプレイのゼロ調整とはどのような機能ですか? また、パワーメーターをゼロ調整する頻度はどのくらいですか?
Answer
Ophir社全てのレーザーパワー/エネルギー計測機器は、全ての調整 (回路のゼロ調整を含む) がソフトウェア上で行われるので、調整は容易で正確です。ゼロ調整 (ゼロ点設定) は、測定精度に影響を与える装置の内部バイアスを除去するものです。高精度の測定を行うためには1～2ヶ月毎にゼロ調整を行うことを推奨致します。商品購入時や測定環境が変わった時などにゼロ調整を行ってください。手順については各機器のユーザーガイド/マニュアルをご参照ください。

計測器は校正を受ける必要がありますか？ある場合、校正を受ける頻度を教えてください。
Answer
特に指定がない限り、Ophirのセンサーおよびディスプレイは、ご購入日から18か月以内に初回の校正を受けて頂くことをお勧め致します。その後は、年次定期校正を受けて頂くことを推奨致します。

StarLabを最新バージョンにアップグレードすると、ディスプレイがサポートされなくなりました。どうしたら良いですか？
Answer
StarLabの新しいバージョンがリリースされる度に、ディスプレイにも追加機能や様々な問題に対応する為の追加サポートが付与されます。そのため、ディスプレイのファームウェアを最新のバージョンにアップグレードする必要があります。このリリースはStarLabパッケージに含まれており、ディスプレイを最新のバージョンにするには、「フィールドアップグレード」ダイアログよりアップグレードが可能です。

What is Ophir Statement of Volatility of Memory for StarLite StarBright
Answer
See attached

ディスプレイのアナログ出力を使用してパワーの読み取り値を取得するにはどうすればよいですか？またそれはどのくらい正確ですか？
Answer
ディスプレイのアナログ出力 - 付属のモノラルピンジャックを使用 - は、実際の読み取り値（実際には表示されているもののD / A変換）に比例する電圧信号を出力するため、完全に校正された読み取り値を表します。フルスケール値は、使用しているディスプレイで選択している各電圧及び出力測定レンジで決定されます。たとえば、StarBright、Vega、Nova IIを使用すると、ユーザーは1V、2V、5V、または10Vのフルスケールアナログ出力電圧を選択でき、選択した電圧の100％レベルがフルスケール電圧にスケーリングされます。例：5Vフルスケールアナログ電圧を選択し、センサーが50Wフルスケールパワーレンジに設定されている場合、5V / 50Wまたは0.1V / Wになります。選択した電圧と選択したフルスケールパワーレンジによって異なります。出力される電圧の精度は、仕様 (ユーザーマニュアルを参照) で±0.2％ (読み取り値) ±0.3％ (センサーの読み取り値自体の校正精度に加えて) フルスケールボルトとして記載されています。

StarBrightとStarLiteディスプレイは、PE-Cタイプではない古いパイロエレクトリックセンサーで動作しますか？
Answer
いいえ。StarBrightおよびStarLiteディスプレイで動作するにはPE-Cタイプである必要があります。

Ophirディスプレイ用のユニバーサルACアダプター/充電器を購入できますか？
Answer
はい。現在、Ophirディスプレイ用のスイッチングユニバーサルACアダプター/充電器 P/N 7E05029を提供しています。

ディスプレイが再校正のために送られた時に、ファームウェアが最新バージョンにアップグレードされなかったのはなぜですか？
Answer
私たちの再校正プロセスは、特にアップグレードするように要求されない限り、再校正のために送られてきたディスプレイのファームウェアを自動的にアップグレードしないことです。その理由は、現在検証されているファームウェアバージョンから変更できない機器検証プロセスを持つ医療会社など、多くの企業をサポートしているためです。最新のファームウェアバージョンをインストールする必要がある場合、RMA要求チェックリストフォームで特別に要求されていれば、追加料金なしで（電子的にアップグレードされるディスプレイの場合）実行します。EEPROMの変更によってアップグレードされる古いディスプレイ (Novaなど) の場合、ファームウェアのアップグレードが要求されると、わずかな料金が追加されます。注:ファームウェアをアップグレードしても、キャリブレーションには影響しません。

ディスプレイは正常に充電されているようですが、バッテリー電源が1時間未満しか持続しません。バッテリーを交換する必要がありますか？
Answer
はい。バッテリーを交換する必要があります。新しいバッテリーは、1回の充電で8時間持続します。電池の交換と再校正のためにディスプレイを返送されることをお勧めします。ユーザーでの電池交換が可能です。バッテリーの部品番号と注文情報については、スペアパーツをご覧ください。

よくある質問

Ophirセンサーの波長オプションに正確な波長が表示されません。いくつかの波長範囲しか見えませんがどうしたら良いですか？
Answer
波長を含む範囲を選択します。センサーには特徴付けられたコーティングがあり、その範囲内の任意の波長に対して、センサーはその範囲内の感度の変動を含む校正許容範囲内にあります。許容誤差を超える感度差がある場合、新しい波長範囲が作成され、校正されます。

パワーメーターセンサーを再校正する必要がある理由はわかりますが、パワーメーターとエネルギーメーターを再校正する必要があるのはなぜですか?
Answer
電圧計や電流計のようなものだと考えてください。これらは、ほとんどのテスト機器と同様に、再認証/再校正する必要があります。一般に、Ophirの機器は、レーザーエネルギーに常にさらされているセンサーのように、時間の経過とともにドリフトしたり故障したりすることはほとんどありませんが、可能性は存在します。したがって、私たちの業界では一般的に、パワーメーターとエネルギーメーターの再校正と再認証も行われています。ISO規格とFDAは、他の機関と同様に、再校正と再認証の両方を要求しています。

ディスプレイのゼロ調整とはどのような機能ですか? また、パワーメーターをゼロ調整する頻度はどのくらいですか?
Answer
Ophir社全てのレーザーパワー/エネルギー計測機器は、全ての調整 (回路のゼロ調整を含む) がソフトウェア上で行われるので、調整は容易で正確です。ゼロ調整 (ゼロ点設定) は、測定精度に影響を与える装置の内部バイアスを除去するものです。高精度の測定を行うためには1～2ヶ月毎にゼロ調整を行うことを推奨致します。商品購入時や測定環境が変わった時などにゼロ調整を行ってください。手順については各機器のユーザーガイド/マニュアルをご参照ください。

計測器は校正を受ける必要がありますか？ある場合、校正を受ける頻度を教えてください。
Answer
特に指定がない限り、Ophirのセンサーおよびディスプレイは、ご購入日から18か月以内に初回の校正を受けて頂くことをお勧め致します。その後は、年次定期校正を受けて頂くことを推奨致します。

StarLabを最新バージョンにアップグレードすると、ディスプレイがサポートされなくなりました。どうしたら良いですか？
Answer
StarLabの新しいバージョンがリリースされる度に、ディスプレイにも追加機能や様々な問題に対応する為の追加サポートが付与されます。そのため、ディスプレイのファームウェアを最新のバージョンにアップグレードする必要があります。このリリースはStarLabパッケージに含まれており、ディスプレイを最新のバージョンにするには、「フィールドアップグレード」ダイアログよりアップグレードが可能です。

What is Ophir Statement of Volatility of Memory for StarLite StarBright
Answer
See attached

ディスプレイのアナログ出力を使用してパワーの読み取り値を取得するにはどうすればよいですか？またそれはどのくらい正確ですか？
Answer
ディスプレイのアナログ出力 - 付属のモノラルピンジャックを使用 - は、実際の読み取り値（実際には表示されているもののD / A変換）に比例する電圧信号を出力するため、完全に校正された読み取り値を表します。フルスケール値は、使用しているディスプレイで選択している各電圧及び出力測定レンジで決定されます。たとえば、StarBright、Vega、Nova IIを使用すると、ユーザーは1V、2V、5V、または10Vのフルスケールアナログ出力電圧を選択でき、選択した電圧の100％レベルがフルスケール電圧にスケーリングされます。例：5Vフルスケールアナログ電圧を選択し、センサーが50Wフルスケールパワーレンジに設定されている場合、5V / 50Wまたは0.1V / Wになります。選択した電圧と選択したフルスケールパワーレンジによって異なります。出力される電圧の精度は、仕様 (ユーザーマニュアルを参照) で±0.2％ (読み取り値) ±0.3％ (センサーの読み取り値自体の校正精度に加えて) フルスケールボルトとして記載されています。

StarBrightとStarLiteディスプレイは、PE-Cタイプではない古いパイロエレクトリックセンサーで動作しますか？
Answer
いいえ。StarBrightおよびStarLiteディスプレイで動作するにはPE-Cタイプである必要があります。

Ophirディスプレイ用のユニバーサルACアダプター/充電器を購入できますか？
Answer
はい。現在、Ophirディスプレイ用のスイッチングユニバーサルACアダプター/充電器 P/N 7E05029を提供しています。

ディスプレイが再校正のために送られた時に、ファームウェアが最新バージョンにアップグレードされなかったのはなぜですか？
Answer
私たちの再校正プロセスは、特にアップグレードするように要求されない限り、再校正のために送られてきたディスプレイのファームウェアを自動的にアップグレードしないことです。その理由は、現在検証されているファームウェアバージョンから変更できない機器検証プロセスを持つ医療会社など、多くの企業をサポートしているためです。最新のファームウェアバージョンをインストールする必要がある場合、RMA要求チェックリストフォームで特別に要求されていれば、追加料金なしで（電子的にアップグレードされるディスプレイの場合）実行します。EEPROMの変更によってアップグレードされる古いディスプレイ (Novaなど) の場合、ファームウェアのアップグレードが要求されると、わずかな料金が追加されます。注:ファームウェアをアップグレードしても、キャリブレーションには影響しません。

ディスプレイは正常に充電されているようですが、バッテリー電源が1時間未満しか持続しません。バッテリーを交換する必要がありますか？
Answer
はい。バッテリーを交換する必要があります。新しいバッテリーは、1回の充電で8時間持続します。電池の交換と再校正のためにディスプレイを返送されることをお勧めします。ユーザーでの電池交換が可能です。バッテリーの部品番号と注文情報については、スペアパーツをご覧ください。

アクセサリー

キャリングケース

キャリングケース 38x30x11cm。ディスプレイとセンサー最大3台収納可能です。

	比較	説明	Compatibility	図面、CAD、仕様	Avail.	価格
		1J02079 キャリングケース38x30x11cm、ディスプレイとセンサー最大3台収納可能	UNIVERSAL		In Stock	$194

ケーブル

	比較	説明	Compatibility	図面、CAD、仕様	Avail.	価格
		7E01279 StarBright/StarLite/Centauri用USBケーブル USB-A～マイクロBケーブル（製品に1本標準付属）	UNIVERSAL		In Stock	$51
		7E01213 StarBright/Centauri用 RS232ケーブル D9 - 3.5mmプラグケーブル（製品に1本標準付属）	UNIVERSAL		In Stock	$68
